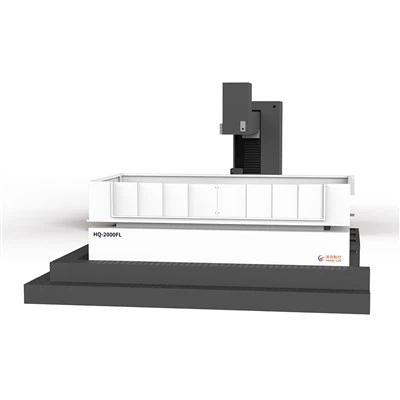

रैखिक मोटर के साथ पूरी तरह से बंद लूप उच्च परिशुद्धता वायर ईडीएम मशीन

1. तरल टैंक मोटर उठाने

2. रैखिक मोटर नियंत्रण प्रौद्योगिकी

3. अल्ट्रा लो मोलिब्डेनम वायर हानि

4. 150000 मिमी ² कोई तार हानि नहीं, अधिक पर्यावरण अनुकूल

5. (काटने की स्थिति: 9000 मिमी ²/ एच|पानी आधारित काटने तरल पदार्थ|स्टील|वर्कपीस ऊंचाई 60 मिमी)

6. अधिकतम काटने की दक्षता: 300 मिमी²/ मिनट या उससे अधिक

7. इष्टतम सतह खुरदरापन: Ra 0.5 μ M से कम या बराबर

8. इष्टतम मशीनिंग सटीकता: ± 3um (पूर्ण आकार)

9. धीमी फिलामेंट स्तर यूवी अक्ष संरचना

10. पांच अक्ष पूर्ण सर्वो नियंत्रण

11. संपूर्ण मशीन की एकीकृत संरचना

12. जी कोड प्रोग्रामिंग का समर्थन करें

13. वर्कपीस को प्रोसेस करने के लिए मोलिब्डेनम वायर का उपयोग करना

1. स्विस मशीन टूल उद्योग में समान ग्रेड की कास्टिंग, सी-प्रकार संरचना (HT250)

2. XY अक्ष में ताइवान HIWIN P-ग्रेड गाइड रेल का उपयोग किया गया है

3. एक्स और वाई अक्ष बिना पेंच संरचना, रैखिक मोटर संरचना का उपयोग, नुकसान के बिना दीर्घकालिक उपयोग (हनकी द्वारा अनुकूलित)

4. यूवी अक्ष ताइवान HIWIN C3 स्तर लीड स्क्रू गाइड रेल का उपयोग करता है

5. X, Y, U, और V अक्षों को सर्वो मोटर्स (पैनासोनिक मोटर्स और ड्राइवर) द्वारा नियंत्रित किया जाता है

6. Z-अक्ष को एक सर्वो मोटर (हान्की अनुकूलित मोटर और ड्राइवर) द्वारा भी नियंत्रित किया जाता है

7. स्क्रू गाइड रेल के लिए स्वचालित स्नेहन प्रणाली (स्वचालित स्नेहन पंप)

8. पेटेंट तरल टैंक उठाने संरचना (Hanqi द्वारा अनुकूलित)

9. ± 12 डिग्री टेपर कटिंग संरचना

10. जंग और जंग रोधी कार्यक्षेत्र (हनकी द्वारा अनुकूलित)

11. विंडोज 7 सिस्टम हानकी द्वारा स्वतंत्र रूप से विकसित सीएनसी सिस्टम से लैस है

12. एकीकृत औद्योगिक नियंत्रण कंप्यूटर (हनकी द्वारा अनुकूलित)

13. आसान संचालन के लिए कंप्यूटर ऑपरेशन स्टेशन 90 डिग्री घूम सकता है

14. एम्बेडेड एलईडी तिरंगा प्रकाश (अद्वितीय डिजाइन, लंबा जीवनकाल)

15. मुख्य विद्युत कैबिनेट और पानी की टंकी का एकीकृत डिजाइन (छोटे पदचिह्न के साथ)

16. हानकी का स्वतंत्र रूप से विकसित डिस्चार्ज मशीनिंग सर्किट

1) अध्यक्ष ने चीन में हानचुआन मशीन टूल फैक्ट्री में काम किया है (1986-2005), लगभग 40 वर्षों तक विद्युत मशीनिंग के क्षेत्र पर ध्यान केंद्रित किया है;

2) कंपनी की स्थापना 2005 में हुई थी, इसका कारखाना सूज़ौ हाईटेक ज़ोन, चीन में स्थित है, जो 20000 वर्ग मीटर के क्षेत्र को कवर करता है;

3) यह जियांग्सू प्रांत में एक उच्च तकनीक उद्यम है और जियांग्सू प्रांत में एक विशिष्ट, परिष्कृत और अभिनव उद्यम है;

4) 80 से अधिक कर्मचारियों और लगभग 20 अनुसंधान और विकास कर्मियों के साथ, यह एक अनुसंधान और विकास उत्पादन उन्मुख उद्यम है;

5) आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली को लागू करना और मशीन टूल घटकों के परिशुद्धता परीक्षण के लिए कार्ल ज़ीस तीन समन्वय प्रणाली का उपयोग करना;

6) 2016 में, हम बीजिंग एगी चार्मिल्स इंडस्ट्रियल इलेक्ट्रॉनिक्स कंपनी लिमिटेड के साथ उत्पाद सहयोग में लगे;

ईडीएम मशीनिंग क्या है?

इलेक्ट्रिकल डिस्चार्ज मशीनिंग, ईडीएम, एक विनिर्माण प्रक्रिया है जिसमें एक ढांकता हुआ तरल में डूबे इलेक्ट्रोड के बीच विद्युत प्रवाह निर्वहन के तीव्र अनुक्रम का उपयोग करके वर्कपीस से सामग्री को हटाया जाता है। इस प्रक्रिया का उपयोग उन भागों के निर्माण के लिए किया जाता है जिन्हें मशीन से निकालना असंभव है। चूंकि ईडीएम सामग्री को हटाने के लिए यांत्रिक बल का उपयोग नहीं करता है, इसलिए इसे गैर-पारंपरिक माना जाता है।

ईडीएम एक असाधारण रूप से सटीक प्रक्रिया है जो जटिल और पेचीदा आकार बनाने के लिए आदर्श है और टाइटेनियम जैसी कठोर धातुओं को आकार देने में सक्षम है। प्रक्रिया के सफल होने के लिए ईडीएम का उपयोग करके आकार दिए जाने वाले पदार्थ विद्युत रूप से सुचालक होने चाहिए।

ईडीएम मशीन का वर्कपीस इलेक्ट्रोड, एनोड, डीसी पावर सप्लाई के पॉजिटिव टर्मिनल से जुड़ा होता है जबकि टूल इलेक्ट्रोड, कैथोड, नेगेटिव टर्मिनल से जुड़ा होता है। इलेक्ट्रोड डाइइलेक्ट्रिक द्रव में डूबे होते हैं और स्पार्क गैप द्वारा अलग किए जाते हैं। स्पार्किंग स्पार्क गैप ज़ोन में अत्यधिक इलेक्ट्रोथर्मल गर्मी उत्पन्न करती है, जो वर्कपीस सतह के कुछ हिस्सों को पिघला देती है और वाष्पीकृत कर देती है, इस प्रक्रिया को स्पार्क इरोजन के रूप में जाना जाता है।

ईडीएम वायर मशीनिंग प्रक्रिया, सिंकर ईडीएम मशीनिंग का एक विकल्प है, जो काटने की प्रक्रिया के लिए एक तार का उपयोग करके लकड़ी के बैंड आरी की तरह काम करती है। तांबे या पीतल से बने तार में एक उच्च वोल्टेज विद्युत निर्वहन होता है जो तार को वर्कपीस की मोटाई के माध्यम से काटने में सक्षम बनाता है।

ईडीएम वायर मशीनिंग में तार विआयनीकृत पानी में चिंगारी पैदा करता है, जहाँ चालकता को सटीकता से नियंत्रित किया जाता है। पानी सामग्री को ठंडा करता है और हटाई गई सामग्री को धो देता है, साथ ही अतिरिक्त अपशिष्ट को दूर करने के लिए प्रक्रिया में लगातार स्वच्छ डाइइलेक्ट्रिक द्रव पंप किया जाता है।

ईडीएम प्रक्रिया का अत्यधिक तापमान वाष्पीकरण और पिघलने या स्पार्क क्षरण द्वारा वर्कपीस से अतिरिक्त सामग्री को तेजी से हटा देता है। पिघली हुई धातु आंशिक रूप से हटा दी जाती है। जैसे ही विद्युत क्षमता वापस ले ली जाती है, प्लाज्मा चैनल अब और नहीं टिक पाता है और ढहने पर दबाव या शॉक वेव उत्पन्न करता है। यह पिघली हुई सामग्री को बाहर निकालता है जिससे सामग्री का एक गड्ढा बन जाता है जिसे स्पार्क साइट के आसपास से हटा दिया जाता है।

विद्युत विभव विच्छेदन के कारण प्लाज्मा चैनल के ढहने पर शॉक वेव के निर्माण द्वारा सामग्री हटाई जाती है, जहाँ कार्य सामग्री धनात्मक और उपकरण ऋणात्मक हो जाती है। जैसे ही इलेक्ट्रॉन कार्यवस्तु पर प्रहार करते हैं, धनात्मक आयनों के उपकरण पर प्रहार करने के कारण सामग्री के गर्म होने, पिघलने और हटाने से क्रेटर बनते हैं, जिसके परिणामस्वरूप उपकरण घिस जाता है।

इलेक्ट्रिकल डिस्चार्ज मशीनिंग के लिए बहुत ज़्यादा बिजली की ज़रूरत होती है। प्रक्रिया के लिए इस्तेमाल किए जाने वाले जेनरेटर को प्रक्रिया को कुशलतापूर्वक और सफलतापूर्वक चलाने के लिए आवश्यक बिजली की आपूर्ति करने में सक्षम होना चाहिए। उन्हें प्रक्रिया के पावर पैरामीटर उत्पन्न करने की उनकी क्षमता के अनुसार चुना जाता है।

ईडीएम (डाई सिंकर) / वायर ईडीएम मशीन टूल्स का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जैसे डिजिटल घरेलू उपकरण, ऑटोमोटिव विनिर्माण, चिकित्सा उपकरण, अर्धचालक पैकेजिंग, मोल्ड उद्योग, एयरोस्पेस, एल्यूमीनियम उद्योग, बाथरूम फिक्स्चर, सैन्य विनिर्माण, आदि

सूज़ौ हनकी सीएनसी उपकरण कं, लिमिटेड।2005 में स्थापित, विभिन्न परिशुद्धता सीएनसी इलेक्ट्रिक डिस्चार्ज मशीनों (ईडीएम) और सीएनसी वायर ईडीएम कटिंग मशीनों (डब्ल्यूईडीएम) के उत्पादन और अनुकूलन में 30 से अधिक वर्षों के लिए विशेषज्ञता। स्विस ब्रांड के समान मशीन टूल कास्टिंग, जर्मन ज़ीस कोऑर्डिनेट टेस्टर का उपयोग करके सभी प्रमुख घटक निरीक्षणों से गुज़री है और ईडीएम मशीनों की परिशुद्धता और स्थिरता सुनिश्चित करने के लिए स्विस तकनीक के साथ सहयोग किया है। हनकी सीएनसी मशीन (ईडीएम/डब्ल्यूईडीएम) का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है, जिसमें मोल्ड निर्माण, ऑटोमोटिव निर्माण, चिप प्रौद्योगिकी, चिकित्सा उपकरण, इलेक्ट्रॉनिक्स, इलेक्ट्रिकल, हार्डवेयर, प्लास्टिक आदि शामिल हैं। हनकी सीएनसी ने कई विश्व प्रसिद्ध ब्रांडों के साथ सहयोग किया है, जिनमें THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC, KNUTH आदि शामिल हैं। हमारे कारखाने में ISO9001, IS014001, CE, UL, ETL आदि जैसे प्रासंगिक अंतरराष्ट्रीय आधिकारिक प्रमाणपत्र हैं उच्च गुणवत्ता और उच्च परिशुद्धता मशीन टूल्स (एमएस-डब्ल्यूईडीएम/ईडीएम मशीनिंग सटीकता में उद्योग अग्रणी) के साथ, हम बहुत जटिल घटकों को संसाधित कर सकते हैं और विभिन्न देशों के ग्राहकों द्वारा इसका समर्थन किया गया है, इस प्रकार बड़ी संख्या में उच्च गुणवत्ता वाले घरेलू और विदेशी दीर्घकालिक सहकारी ग्राहक जमा हुए हैं।
